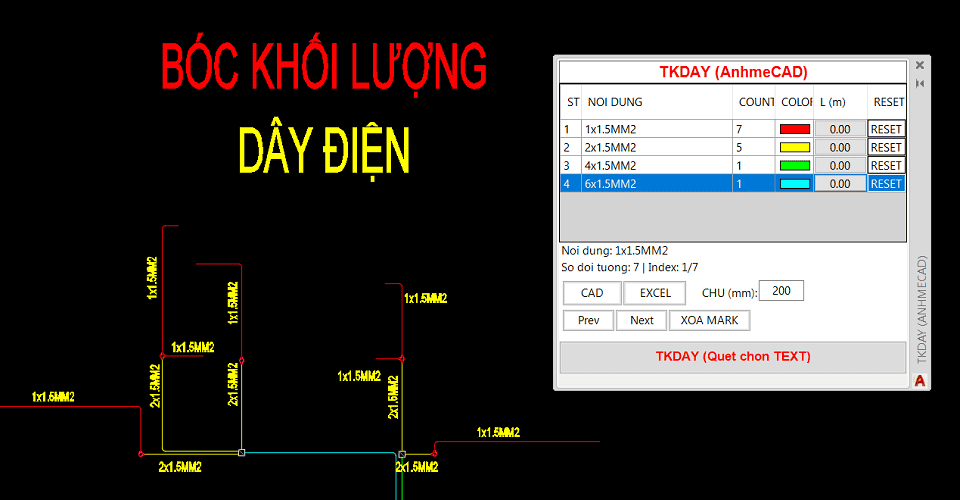

Bài viết giới thiệu giải pháp Lisp bóc khối lượng dây điện theo số dây giúp quá trình thống kê chiều dài dây điện từ bản vẽ AutoCAD một cách nhanh chóng và hiệu quả. Trong thực tế, nhiều tuyến điện trên bản vẽ chỉ thể hiện bằng một đường line nhưng lại bao gồm nhiều dây điện chạy song song, khiến việc bóc khối lượng thủ công mất nhiều thời gian và dễ sai sót.
Khi sử dụng Lisp, bạn có thể nhanh chóng tính toán khối lượng dây điện chính xác theo số dây thực tế, từ đó nâng cao hiệu suất làm việc, giảm sai số và tối ưu quy trình dự toán vật tư điện.
Video thực hiện Lisp thống kê dây điện theo số dây
@anhmecad Lisp thống kê số dây diện giúp bóc khối lượng nhanh gấp 10 lần #autocad #lispcad #lispbockhoiluong #anhmecad ♬ nhạc nền – Phú IT 🔰
Cách sử dụng Lisp thống kê dây điện
Chi phí Lisp
Chi phí 150.000đ cho lisp này, dùng cho 1 máy và sử dụng vĩnh viễn.
Tải Lisp về máy
✔️ Liên hệ Zalo Anh Mê CAD bên dưới để lấy Lisp:
Nạp Lisp vào AutoCAD
✔️ Lưu lisp TKDAY về máy. Lưu 2 file như hình bên dưới trong cùng 1 folder.
✔️ Gõ lệnh: APPLOAD và ENTER.
✔️ Chọn file Lisp LOADTOOL_TKDAY.fas bạn vừa tải về.
✔️ Nhấn Load (Chọn Always Load).
👉 Lưu ý: Lưu Lisp ở Foder tiếng việt không dấu.
✔️ Khi load lisp thành công sẽ thấy dòng lệnh “successfully loaded” bên dưới.
Gọi Lisp: TKDAY

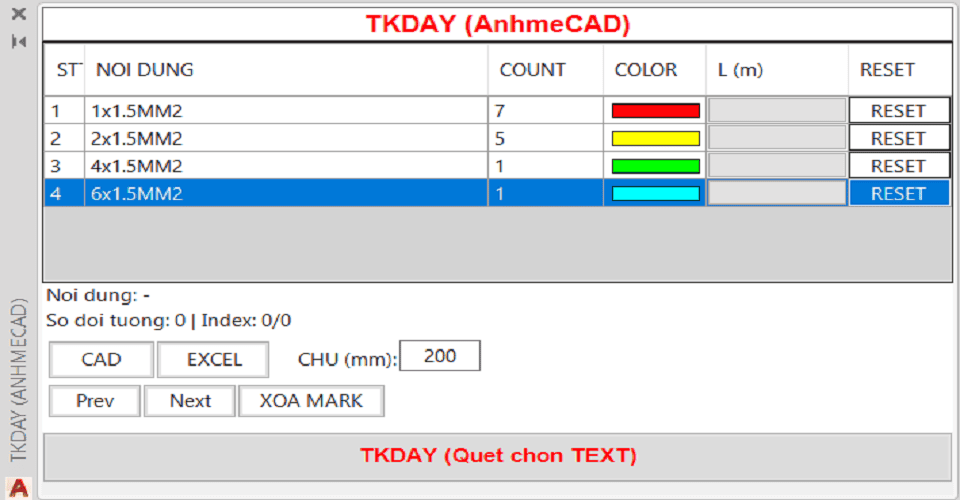

✔️ Gõ lệnh: TKDAY và ENTER
✔️ Trong đó:
➤ STT: Là số thứ tự các Text dây điện khi quét bản vẽ.
➤ NOI DUNG: Là tên các Text dây điện khi quét bản vẽ.
➤ COUNT: Là số lượng các Text dây điện khi quét bản vẽ.
➤ COLOR: Là màu của các Text dây điện.
➤ L (m): Là tổng chiều dài dây điện theo đơn vị mét.
➤ RESET: Là Reset chiều dài dây điện về 0 mét.

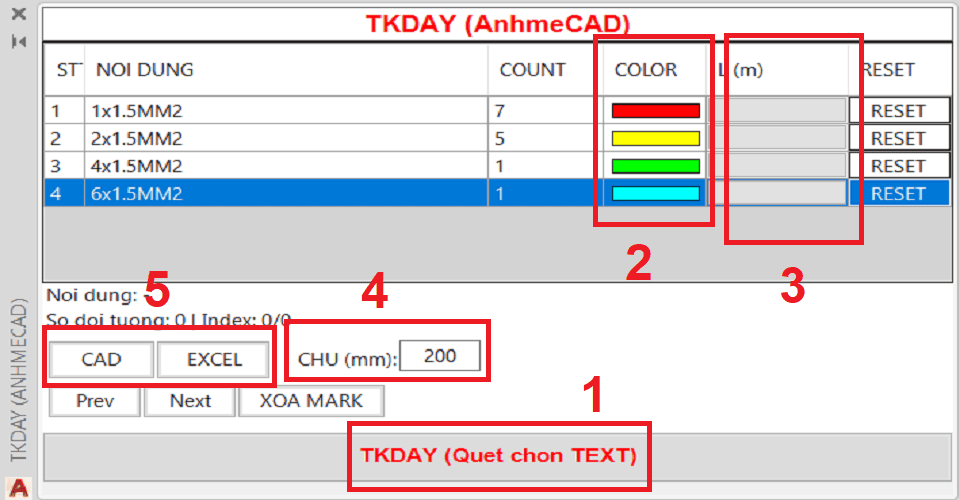

Cách sử dụng Lisp
✔️ Bước 1: Chọn TKDAY (Mục số 1) và quét toàn bộ bản vẽ để thống kê các Text dây điện.

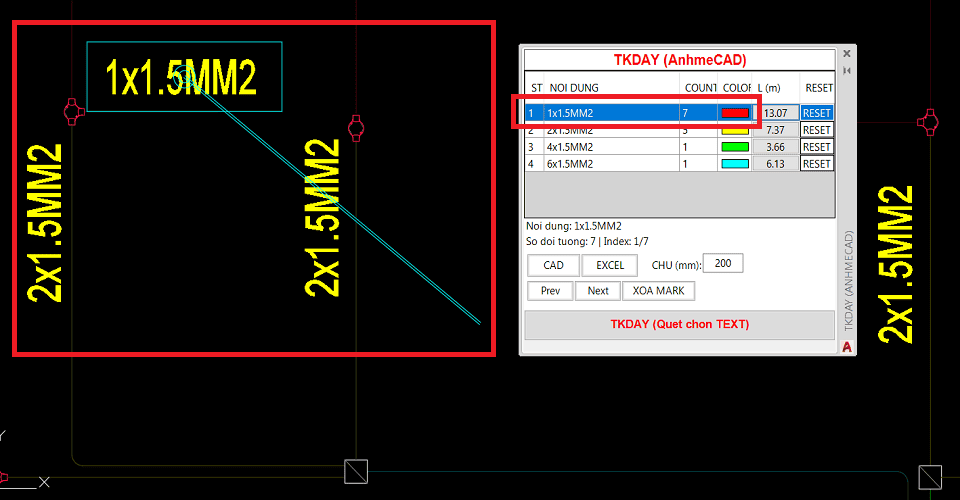

Khi nhấp vào từng dòng trong bảng thống kê sẽ truy vị trí các đối tượng. Khi nhấn nút Next và Prev sẽ tiến và lùi tương ứng từng vị trí của Text dây điện bên trong bản vẽ.
✔️ Bước 2: Tại mục số 2 chọn các màu tương ứng cho các loại dây điện.
✔️ Bước 3: Tại mục số 3 Pick chọn từng line dây điện có số dây điện giống nhau để tính tổng chiều dài dây điện theo đơn vị mét. Khi đó đường line sẽ đổi màu, bị khóa lại và làm tương tự để quét chọn tính tổng các dây điện còn lại.
✔️ Bước 4: Tại mục số 4 nhập chiều cao chữ để xuất bảng thống kê trong Cad.

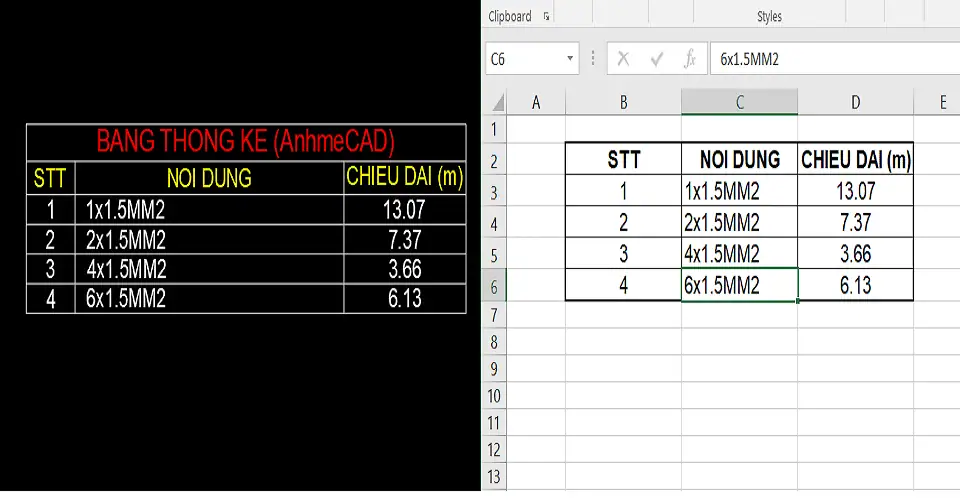

✔️ Bước 5: Tại mục số 5 chọn Cad để xuất ra bảng thống kê trong Cad và chọn Excel để ra bảng thống kê trong Excel.
Kết luận
Việc áp dụng Lisp bóc khối lượng dây điện theo số dây là cần thiết với bản vẽ bố trí nhiều dây điện chạy song song. Lisp không chỉ giúp rút ngắn thời gian bóc tách khối lượng mà còn đảm bảo độ chính xác cao, đặc biệt đối với các dự án có quy mô lớn và nhiều tuyến dây phức tạp. Sử dụng Lisp sẽ giúp kỹ sư điện, MEP nâng cao năng suất, giảm áp lực công việc và tăng hiệu quả xử lý công việc.
