Trong công tác dự toán – thanh quyết toán hệ cơ điện (M&E), việc bóc tách khối lượng chính xác và nhanh chóng đóng vai trò cực kỳ quan trọng. Đặc biệt với các dự án có quy mô lớn, hệ thống đường ống, máng cáp, ống gió dày đặc thì nếu bóc thủ công sẽ rất dễ sai sót và tốn nhiều thời gian.
Bài viết này sẽ chia sẻ 3 cách bóc khối lượng hệ cơ điện phổ biến và hiệu quả trong AutoCAD, được nhiều kỹ sư QS và kỹ sư công trường áp dụng thực tế.
Video hướng dẫn bóc khối lượng hệ M&E

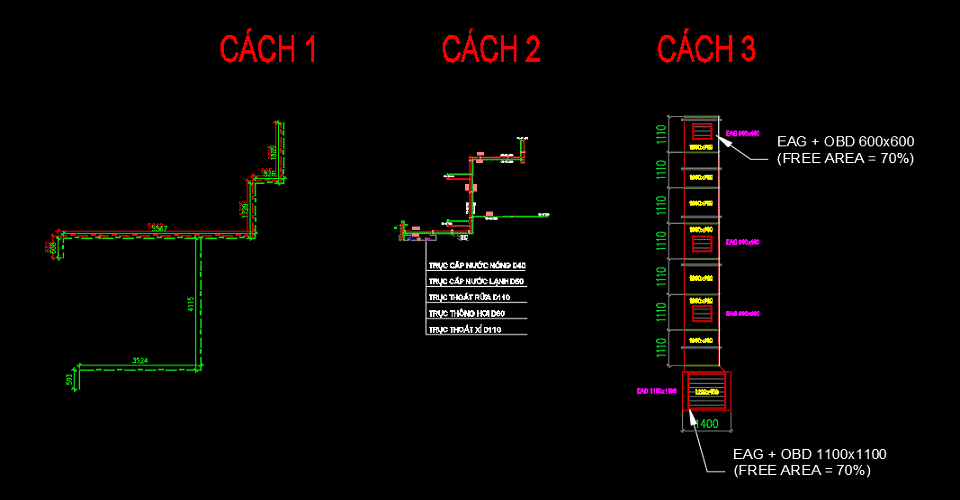

Cách 1 – Dim kích thước từng đoạn và dùng Lisp thống kê Dim theo Layer
✔️ Vẽ đường ống bằng Line hoặc Polyline
✔️ Dùng lệnh DIM để ghi kích thước từng đoạn ống
✔️ Các Dim được đặt đúng Layer theo loại ống (VD: DN25, DN32, DN50…)
✔️ Sử dụng Lisp thống kê tổng chiều dài Dim theo Layer
👉 Xem ngay: Lisp thống kê Dim theo Layer
Cách 2 – Vẽ Pline theo Layer và dùng Lisp tính tổng chiều dài
✔️ Mỗi loại ống hoặc mỗi hệ được vẽ bằng Polyline riêng biệt
✔️ Polyline được đặt đúng Layer quy ước
✔️ Dùng Lisp đo tổng chiều dài Polyline theo Layer
👉 Xem ngay: Lisp tính tổng chiều dài theo Layer
Cách 3 – Vẽ ống bằng Mline và dùng Lisp thống kê Mline theo Layer
✔️ Sử dụng MLINE để vẽ ống có bề rộng thực tế
✔️ Mỗi loại ống có Style Mline riêng
✔️ Phân Layer theo từng hệ hoặc từng kích thước
✔️ Dùng Lisp thống kê tổng chiều dài Mline
👉 Xem ngay: Lisp thống kê Mline theo Layer
Kết luận
Tùy vào mục đích, kỹ sư QS và kỹ sư công trường có thể lựa chọn cách bóc khối lượng hệ cơ điện phù hợp:
✔️ Cần kiểm soát chi tiết → Dim + Lisp
✔️ Cần bóc nhanh, số lượng lớn → Pline + Lisp
✔️ Cần bản vẽ trực quan, chính xác → Mline + Lisp
Việc kết hợp đúng phương pháp và chuẩn hóa Layer, Lisp sẽ giúp công việc bóc khối lượng trở nên nhanh chóng, chính xác và chuyên nghiệp hơn.
👉 Xem ngay: Tối ưu quy trình bóc tách hệ cơ điện với bộ 9 lisp CAD thông minh
