Trong lĩnh vực thiết kế hệ thống cấp thoát nước, việc vẽ shop drawing nhanh, chính xác và đồng bộ phụ kiện là yếu tố then chốt giúp tiết kiệm thời gian và hạn chế sai sót khi thi công. Tuy nhiên, nếu thực hiện thủ công từng đoạn ống, từng phụ kiện thì quá trình này thường tốn nhiều công sức và dễ nhầm lẫn.
Chính vì vậy, Lisp vẽ shop cấp thoát nước kết hợp chèn phụ kiện là một giải pháp tối ưu giúp vẽ đường Mline và tự động chèn phụ kiện (co, tê, nối…) theo đúng quy chuẩn.
Video thực hiện Lisp vẽ shop cấp thoát nước
Cách sử dụng Lisp vẽ shop cấp thoát nước
Chi phí Lisp
Chi phí 200.000đ cho lisp này, dùng cho 1 máy và sử dụng vĩnh viễn.
Tải Lisp về máy
✔️ Liên hệ Zalo Anh Mê CAD bên dưới để lấy Lisp:
Nạp Lisp vào AutoCAD
✔️ Lưu lisp VECTN về máy. Lưu 2 file như hình bên dưới trong cùng 1 folder.

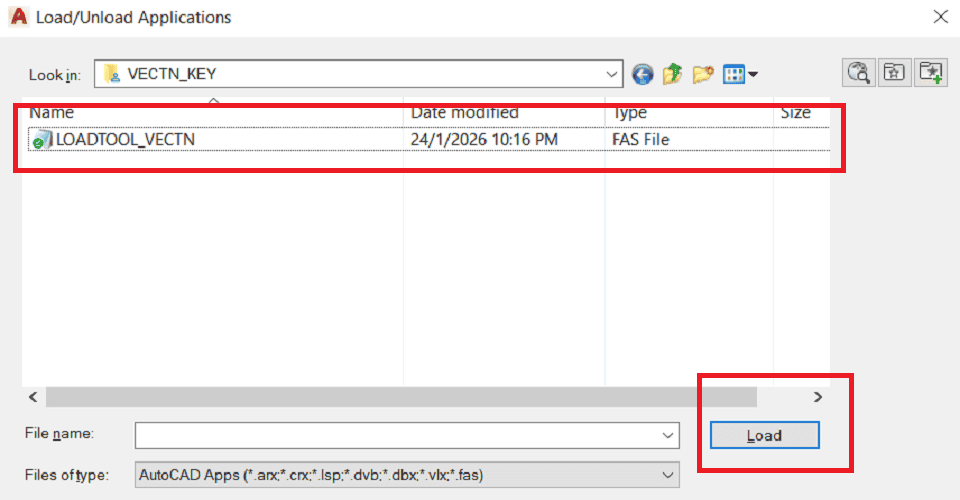

✔️ Gõ lệnh: APPLOAD và ENTER.
✔️ Chọn file Lisp LOADTOOL_VECTN.fas bạn vừa tải về.
✔️ Nhấn Load (Chọn Always Load).
👉 Lưu ý: Lưu Lisp ở Foder tiếng việt không dấu.
✔️ Khi load lisp thành công sẽ thấy dòng lệnh “successfully loaded” bên dưới.
Gọi Lisp: VECTN
✔️ Gõ lệnh: VECTN và ENTER
✔️ Trong đó:
➤ PICK CHON: Là chọn các Block phụ kiện cần chèn.
➤ TIM BLOCK: Là tìm kiếm các Block cần chèn.
➤ BO CHON/ CHON: Là bỏ chọn và chọn các đối tượng.
➤ RESET: Là reset để load các Block và Layer mới tạo.
➤ MLINE SCALE (mm): Là nhập size ống.
➤ SETUP: Là lưu các cài đặt đã setup.
Cách sử dụng Lisp
✔️ Bước 1: Cài đặt Polar Tracking và chỉnh góc 45 độ rồi bật Polar Tracking On để khi vẽ Autocad sẽ tự bắt điểm các góc bội số 45 độ.

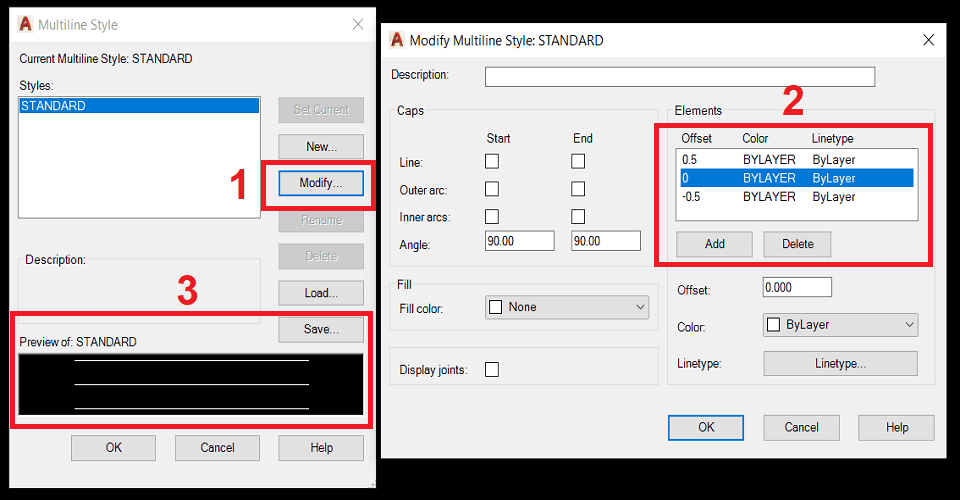

✔️ Bước 2: Gõ lệnh MLSTYLE và cài đặt Mline Style để xuất hiện đường tâm của Mline.
✔️ Bước 3: Copy các Block phụ kiện trong thư viện AMC_PK uPVC,PPR_RV5.dwg để dán vào bản vẽ cần chèn.

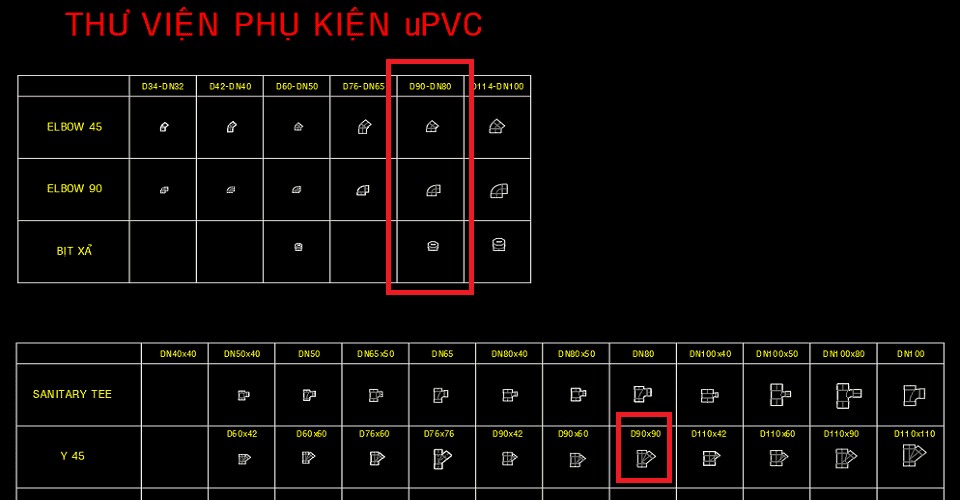

✔️ Bước 4: Chọn PICK CHON ở mục số 1 để chọn các Block cần chèn.
Ví dụ: Để vẽ ống uPVC D90 thì chọn các Block phụ kiện Co 45 D90; Co 90 D90; Bít xả D90 và Y 45 D90.
✔️ Bước 5: Nhập size ống cần vẽ ở mục số 2.
Ví dụ: Để vẽ ống uPVC D90 thì chỗ MLINE SCALE nhập số 90.
✔️ Bước 6: Nhấn SETUP để lưu các cài đặt đã setup ở mục số 3.
✔️ Bước 7: Gõ lệnh VE để tiến hành vẽ ống D90 và tự động chèn phụ kiện D90.
Lưu ý: Khi vẽ đường line phải bắt các điểm theo đường tia bội số góc 45 độ.
Cập nhật phiên bản mới cho Tool vẽ ống (Gõ lệnh VEONG)
@anhmecad Lisp vẽ Shop ống uPVC và PPR cho Hệ cấp thoát nước siêu nhanh #autocad #lispcad #lispveshop #anhmecad ♬ Yes Auto – SeVen.13
Kết luận
Có thể thấy rằng, Lisp vẽ shop cấp thoát nước kết hợp chèn phụ kiện không chỉ giúp rút ngắn thời gian vẽ mà còn giảm thiểu sai sót trong quá trình triển khai bản vẽ kỹ thuật.
Đối với kỹ sư MEP, triển khai shop drawing thường xuyên hoặc các đơn vị thiết kế – thi công, việc ứng dụng Lisp là một bước đi thông minh để tối ưu quy trình làm việc, tăng năng suất và chuyên nghiệp hóa bản vẽ.
👉 Xem ngay: Combo 3 Lisp giúp vẽ shop hệ thống cấp thoát nước siêu nhanh
