Lisp rải phụ kiện cấp thoát nước tự động trong Cad

Lisp rải phụ kiện cấp thoát nước là giải pháp tự động trong AutoCAD, giúp triển khai nhanh chóng các phụ kiện như co, tê, giảm,… vào bản vẽ. Thay vì phải chèn thủ công từng block, Lisp cho phép rải phụ kiện hàng loạt theo tuyến ống, tiết kiệm đáng kể thời gian thiết kế và giảm thiểu sai sót.

Việc ứng dụng Lisp trong Cad không chỉ nâng cao năng suất làm việc mà còn giúp chuẩn hóa bản vẽ, đảm bảo tính đồng bộ và chuyên nghiệp.

Video thực hiện Lisp rải phụ kiện

@anhmecad Lisp rải phụ kiện cấp thoát nước giúp tăng hiệu quả gấp 10 lần #autocad #lispcad #lispveshop #anhmecad ♬ nhạc nền – Silver Smoke | Producer – PROD. SILVER SMOKE

Cách sử dụng Lisp rải phụ kiện

Chi phí Lisp

Chi phí 150.000đ cho lisp này, dùng cho 1 máy và sử dụng vĩnh viễn.

Tải Lisp về máy

✔️ Liên hệ Zalo Anh Mê CAD bên dưới để lấy Lisp:

Nạp Lisp vào AutoCAD

✔️ Lưu lisp RAIPK về máy. Lưu 2 file như hình bên dưới trong cùng 1 foder.

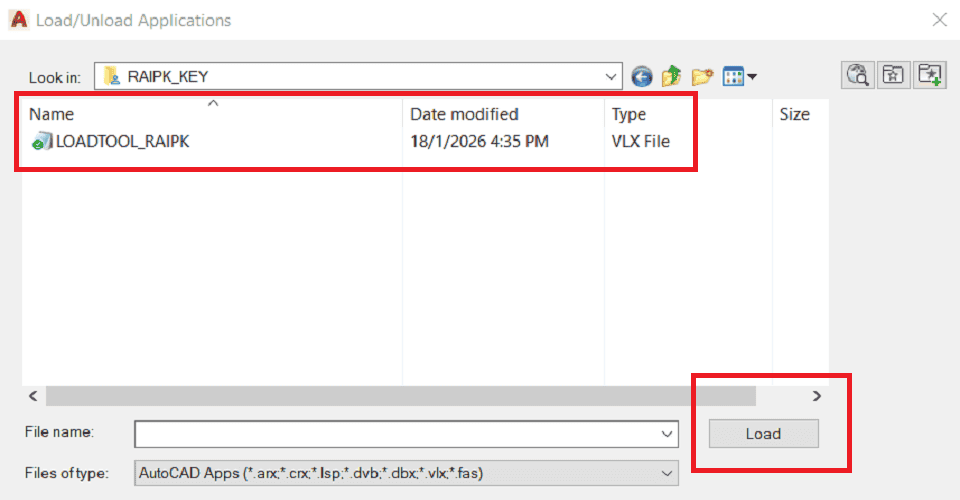

✔️ Gõ lệnh: APPLOAD và ENTER.

✔️ Chọn file Lisp LOADTOOL_RAIPK.fas bạn vừa tải về.

✔️ Nhấn Load (Chọn Always Load).

👉 Lưu ý: Lưu Lisp ở Foder tiếng việt không dấu.

✔️ Khi load lisp thành công sẽ thấy dòng lệnh “successfully loaded” bên dưới.

Gọi Lisp: RAIPK

✔️ Gõ lệnh: RAIPK và ENTER

✔️ Trong đó:

➤ PICK CHON: Là chọn các Block phụ kiện cần chèn.

➤ CHON LAYER: Là chọn Layer cần chèn.

➤ TIM BLOCK: Là tìm kiếm các Block cần chèn.

➤ TIM LAYER: Là tìm kiếm các Layer cần chèn.

➤ BO CHON/ CHON: Là bỏ chọn và chọn các đối tượng.

➤ RESET: Là reset để load các Block và Layer mới tạo.

➤ RAIPK (Quet Line): Là rải phụ kiện vào layer ống.

Cách sử dụng Lisp

✔️ Bước 1: Copy các Block phụ kiện trong thư viện AMC_PK uPVC để dán vào bản vẽ cần chèn.

✔️ Bước 2: Chọn PICK CHON và chọn các Block cần chèn.

✔️ Bước 3: Chọn CHON LAYER để chọn các Layer cần chèn.

✔️ Bước 4: Chọn RAIPK (Quet Line) và quét các Layer cần chèn để chèn các phụ kiện vào.

Kết luận

Có thể thấy, Lisp rải phụ kiện cấp thoát nước là một công cụ không thể thiếu đối với các kỹ sư sử dụng AutoCAD. Nhờ khả năng tự động bố trí phụ kiện, Lisp giúp giảm thời gian thao tác, hạn chế lỗi thủ công và nâng cao chất lượng bản vẽ.

Nếu được sử dụng đúng cách, Lisp rải phụ kiện cấp thoát nước giúp công việc thiết kế nhanh hơn, tăng hiệu quả và tính chuyên nghiệp.
