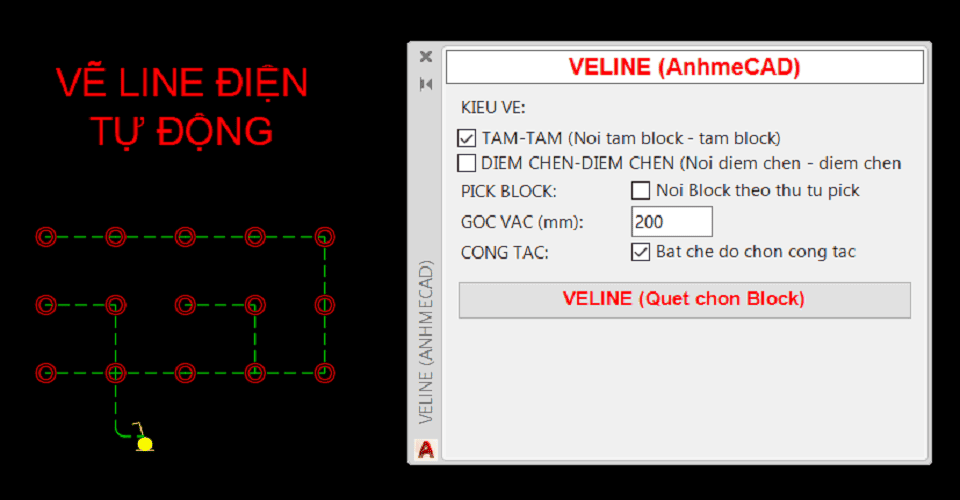

Lisp vẽ Line điện tự động nối từ đèn đến công tắc rất nhanh

Trong thiết kế hệ thống điện bằng AutoCAD, việc vẽ line điện thủ công từ đèn đến công tắc không chỉ tốn nhiều thời gian mà còn dễ phát sinh sai sót.

Để giải quyết vấn đề này, mình đã tạo ra Lisp vẽ Line điện tự động, giúp kỹ sư và người thiết kế điện tối ưu hóa quy trình làm việc. Với khả năng tự động nối dây điện nhanh chóng, chính xác theo nguyên tắc thiết kế, Lisp không chỉ nâng cao năng suất mà còn đảm bảo tính đồng bộ và chuyên nghiệp cho bản vẽ điện.

Video thực hiện Lisp vẽ Line điện

@anhmecad Lisp vẽ Line tự động kết nối các block bóng đèn đến công tắc rất nhanh cho hệ điện #autocad #lispcad #lispveshop #anhmecad ♬ Butterfly l Việt Mino Remix – Air Media

Cách sử dụng Lisp vẽ Line điện

Chi phí Lisp

Chi phí 150.000đ cho lisp này, dùng cho 1 máy và sử dụng vĩnh viễn.

Tải Lisp về máy

✔️ Liên hệ Zalo Anh Mê CAD bên dưới để lấy Lisp:

Nạp Lisp vào AutoCAD

✔️ Lưu lisp VELINE về máy. Lưu 2 file như hình bên dưới trong cùng 1 foder.

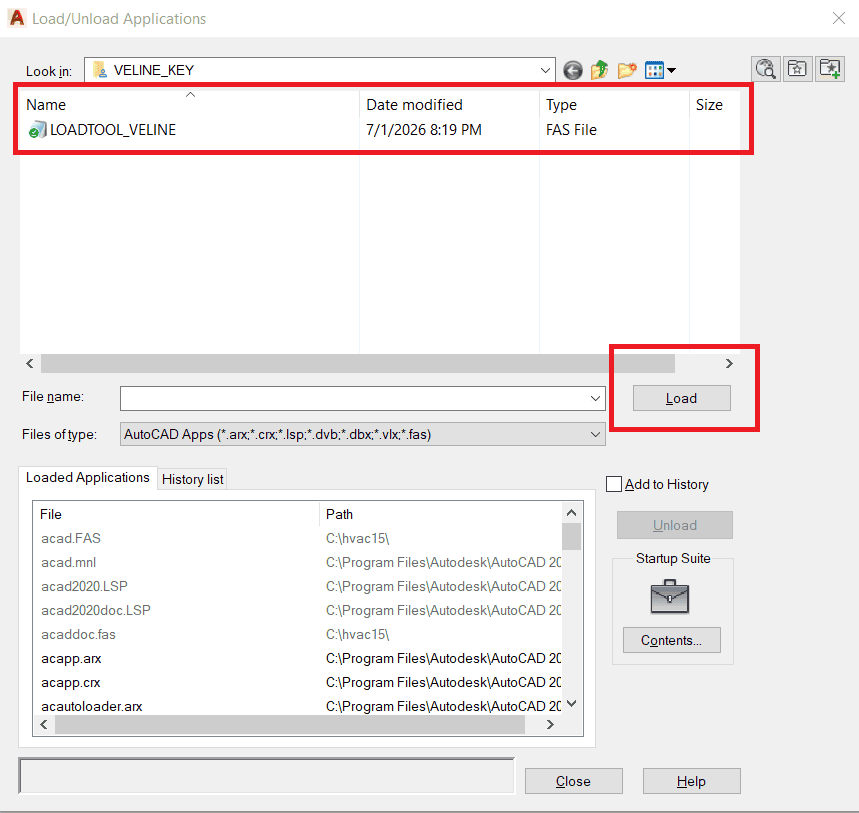

✔️ Gõ lệnh: APPLOAD và ENTER.

✔️ Chọn file Lisp LOADTOOL_VELINE.fas bạn vừa tải về.

✔️ Nhấn Load (Chọn Always Load).

👉 Lưu ý: Lưu Lisp ở Foder tiếng việt không dấu.

✔️ Khi load lisp thành công sẽ thấy dòng lệnh “successfully loaded” bên dưới.

Gọi Lisp: VELINE

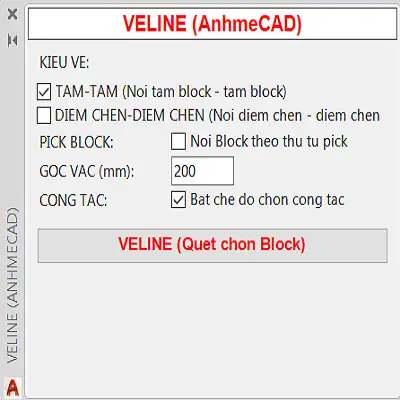

✔️ Gõ lệnh: VELINE và ENTER

✔️ Trong đó:

➤ TAM-TAM: Là vẽ đường đường line theo tâm của Block.

➤ DIEM CHEN-DIEM CHEN: Là vẽ đường đường line theo điểm chèn của Block.

➤ PICK BLOCK: Là chọn từng Block và các đường Line sẽ nối Block theo thứ tự Pick chọn.

➤ GOC VAC (mm): Là góc vác đoạn line L kết nối với công tắc.

➤ CONG TAC: Khi tick chọn sẽ yêu cầu chọn thêm Block công tắc để nối đường line từ đèn đến công tắc.

Cách sử dụng Lisp với các trường hợp

Trường hợp 1: Vẽ Line từ Block sang Block

✔️ PICK BLOCK: Pick bật

✔️ CONG TAC: Pick tắt

✔️ Chọn Lệnh VELINE rồi chọn từng BLOCK, các đường line sẽ nối các Block với nhau theo thứ tự chọn

Trường hợp 2: Vẽ Line từ Block sang Block theo các phương X và phương Y

✔️ PICK BLOCK: Pick tắt

✔️ CONG TAC: Pick tắt

✔️ Chọn Lệnh VELINE rồi quét chọn các BLOCK, các đường line sẽ nối các Block theo phương X và phương Y tùy theo vị trí Pick chọn

Trường hợp 3: Vẽ Line từ Block sang Block công tắc

✔️ PICK BLOCK: Pick tắt

✔️ CONG TAC: Pick bật

✔️ Chọn Lệnh VELINE rồi quét chọn các BLOCK, sau đó quét chọn Block công tắc và Pick điểm để vẽ đoạn L từ Block đến Block công tắc

Kết luận

Có thể thấy rằng việc ứng dụng Lisp vẽ Line điện tự động mang lại rất nhiều lợi ích trong quá trình thiết kế hệ thống điện, đặc biệt là khi xử lý các bản vẽ lớn và phức tạp.

Không chỉ giúp tiết kiệm thời gian, giảm thao tác thủ công, Lisp còn hạn chế tối đa sai sót và nâng cao chất lượng bản vẽ. Nếu bạn đang tìm kiếm một giải pháp vẽ line điện từ đèn đến công tắc nhanh, chính xác và hiệu quả, thì Lisp chính là công cụ không thể thiếu trong công việc thiết kế AutoCAD hiện nay.

👉 Xem ngay: Bộ Lisp vẽ shop điện – giải pháp vẽ cực nhanh
